在活塞生產制造中，精確測量槽深和槽寬至關重要。然而，傳統測量方法面臨諸多難題。活塞槽結構復雜，深度有限，內部表面可能粗糙且存在不規則，常規量具難以精準測量；同時，活塞材質多樣，反光特性各異，易干擾測量信號，且生產線上對快速檢測的需求難以被傳統方法滿足。

針對這項應用，我們選擇立儀科技選擇光譜共焦D系列控制器搭配D35A7側頭。D 系列控制器超緊湊設計，體積縮小 75%，便于集成。升級光源與優化散熱，保障穩定運行。最多 8 通道，4KHz 采樣頻率，多種觸發與豐富接口，適應不同工況。

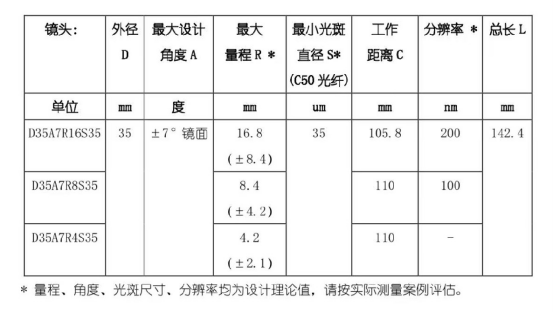

D35A7 側頭最大設計角度 ±7°，適應復雜表面。有著不同量程可選，最小光斑 35um，工作距離合適，分辨率高，可精準測量。

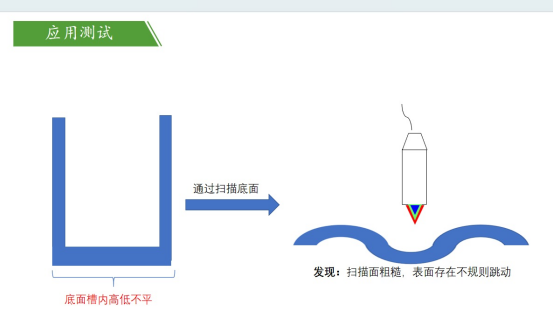

我們使用采用直線電機帶動鏡頭掃描測量產品的槽深和槽寬，在應用測試中，掃描發現槽內底面高低不平、表面粗糙且有不規則跳動。通過位置掃描取平均值，可得到趨近準確的測量數據。

立儀光譜共焦傳感器，憑借 D 系列控制器與 D35A7 側頭的出色性能，有效克服了活塞槽測量的痛點，以高精度、高效率的測量方式，為活塞生產質量把控提供了可靠保障，在制造業中具有廣闊的應用前景。
