隨著科技的飛速發展，智能手機已成為我們生活中不可或缺的一部分。而手機屏幕作為人機交互的直接界面，其精密度直接影響到用戶的視覺體驗。然而，玻璃屏幕的生產過程中，卻要經過切割、精雕加工、修邊、粗精磨面數道到工序的層層加工，因此在加工過程中如何確保其平面度合格標準成為了一個亟待解決的問題。
項目需求：
需要測量玻璃屏幕在加工過程中表面的平整度，從而判斷出是否符合生產工藝，要求測量傳感器重復精度要在2μm內。
解決方案：
立儀光譜共焦位移傳感器H系列搭配D15A12測頭，該側頭尺寸小，方便安裝，在流水線上進行單邊掃描，該款控制器不僅兼容所有鏡頭，且最大可達到一個控制器帶8個探頭，D15A12測頭最大工作距離21.3mm，量程3mm。

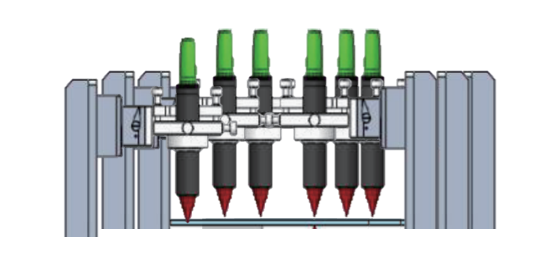

在單邊掃描中，我們使用1個控制器單邊連接3個探頭，通過取點，從而計算手機屏幕平整度，輸出數據結果，判斷是否符合標準。
方案優勢：
高性價比：玻璃測厚行業工藝相對不復雜，客戶都比較注重方案性價比，一拖三的方案實現一控制器帶多鏡頭，提升了方案性價比。
可擴展性：此方案控制器最多可帶8個鏡頭，后面還可根據工藝需求擴展鏡頭。
多點同時測量：一拖三的方案可實現同時多點測量。
